功能描述
將上游已串焊的電池串按照層疊工藝要求精確的敷設在玻璃EVA上。
結構特點

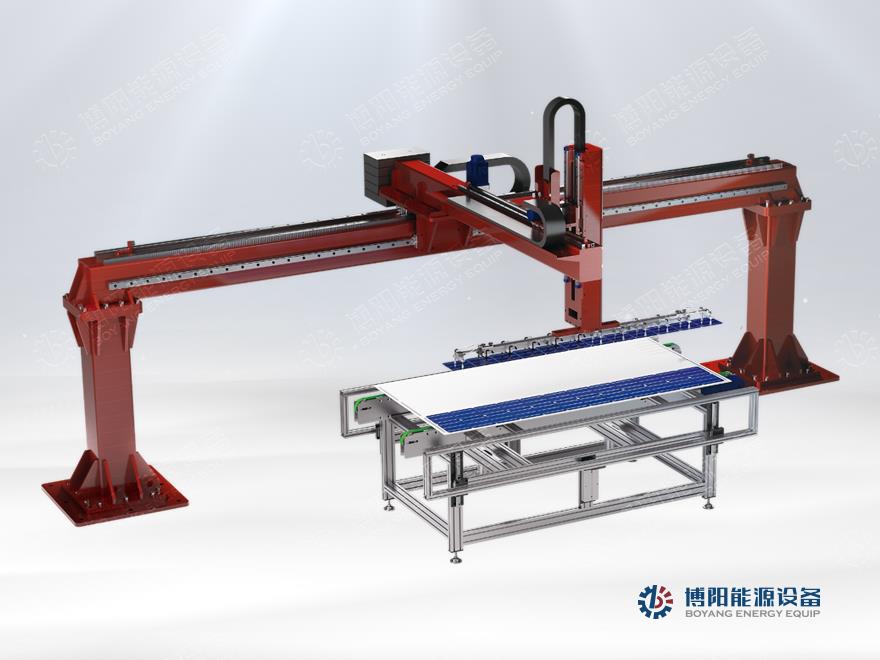

擺串機構由電池串位置檢測系統、抓取系統、玻璃輸送定位系統組成。
非接觸型電池串定位，不會對電池片的造成損傷。
電池串吸盤采用SMC吸盤，在吸取過程中不會對電池串產生印痕。
伺服電機驅動，同步帶傳動，直線導軌導向，結構合理，性能可靠。
整機設有安全罩，并配備斷電、斷氣保護。 設備運行過程實現全自動控制，無需人工操作。
| 適用組件 | L: 1580–2000 mm W: 800-1000 mm |
|---|---|
| 工作氣壓 | 0.6 - 0.8 MPa |
| 電源電壓 | 三相，380V，50 Hz |
| 工藝節拍 | ≤ 35 s |
| 驅動方式 | 電機，同步帶 |
| 外形尺寸 | 5800 X 2700 X 1700 mm |
| 設備重量 | 1800 Kg |
| 設備功率 | 3 Kw |
