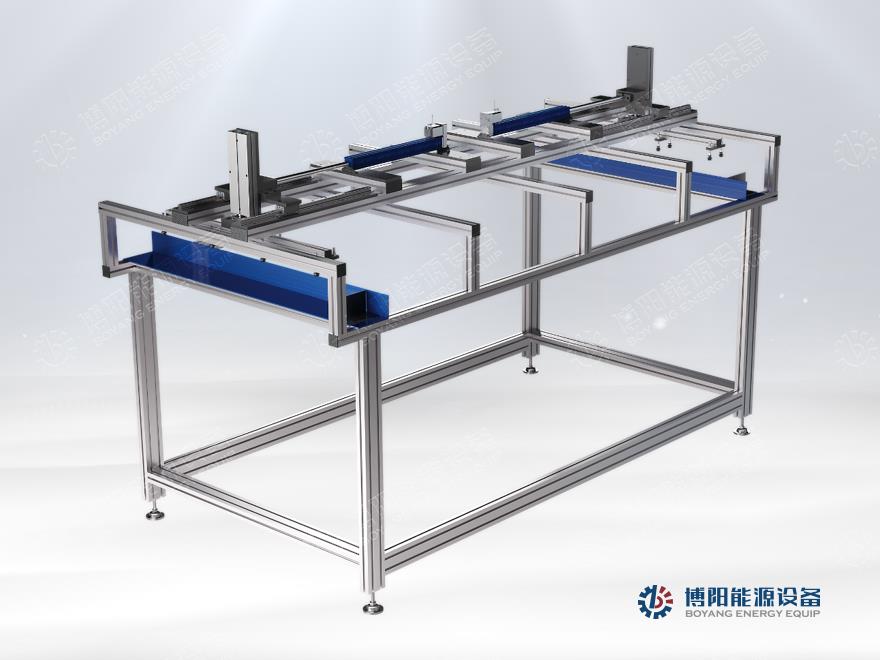

功能描述
自動移載放置機構將焊接模板放置在已鋪設好EVA的玻璃上。
結構特點

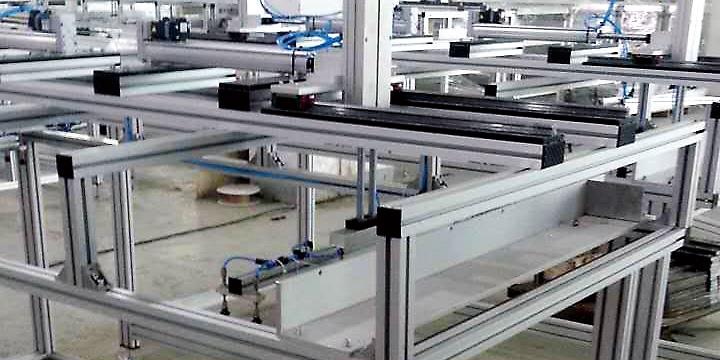

機架采用高強度鋁型材結構，剛度好，不易變形。
抓取機構使用SMC吸盤，可保證適應不同規格模板，且不傷模板。

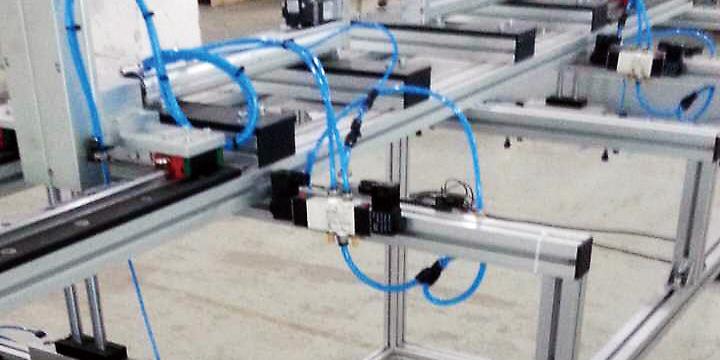

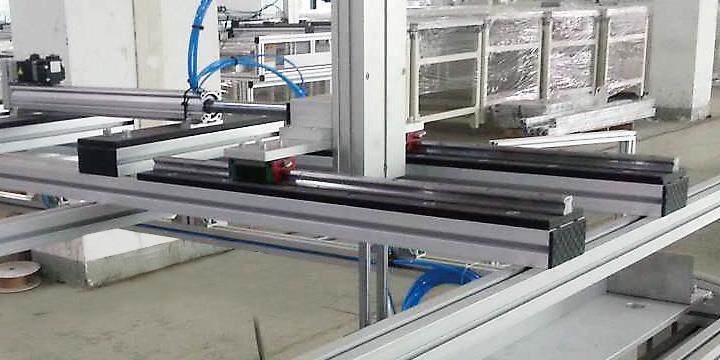

平移機構采用伺服電缸，實現精準控制。
升降機構采用氣缸升降，保證運行平穩，不會出現抖動現象。
設備運行過程實現全自動控制，無需人工操作。
| 適用組件 | L: 1580–2000 mm W: 800-1000 mm |
|---|---|
| 外形尺寸 | 2500 X 1200 X 1500 mm |
| 設備重量 | 300 Kg |
| 工作氣壓 | 0.6 - 0.8 MPa |
| 電源電壓 | 三相，380V，50 Hz |
| 設備功率 | 0.5 Kw |
| 工藝節拍 | ≤ 35 s |
| 驅動方式 | 伺服電缸，氣缸 |
